蒸汽消声器/蒸汽消音器

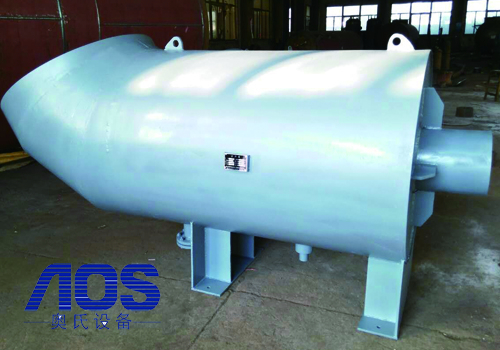

锅炉蒸汽消声器/锅炉蒸汽消音器


产品说明

锅炉消声器是根据抗、喷、阻复合消声原理研制,具有消声量大、体积小、重量轻及安装方便等优点。锅炉消声器主要应用于发电厂电站、热电公司、石油化工、钢铁冶金、造纸印染、纺织、矿山等工矿企业的蒸汽锅炉点火排汽消声,蒸汽安全阀排汽消声、锅炉冲管消声、背压式汽轮机排汽消声、高压除氧器设备排汽消声以及热力系统蒸汽设备排放消声降音。
  锅炉消声器是阻止声音传播而允许气流通过的一种器件,是消除蒸汽排放动力性噪声的重要措施。衡量锅炉消声器的好坏,主要考虑以下三个方面:
1、锅炉消声器的消声量能满足《工业企业噪声卫生标准》的要求;
2、锅炉消声器的适应性能;(即适应低中频谱宽带和高温高压等)
3、锅炉消声器的结构性能。(尺寸合理、造价低、寿命长等)

  锅炉蒸汽不仅高温高压,且排放频带宽,仅靠小孔消声是不行的,我厂锅炉排汽消声器是根据抗、喷、阻复合消声原理所研制,具有消声量大、适应频带宽、针对性设计(低压、中压、次高压、高压、超高压、亚临界、超临界等参数的各种锅炉、容器管道排汽放空)制造及安装方便的优点。

  锅炉消声器工作原理是将高温高压蒸汽及低压蒸汽在消声器内经一次扩容降压后进入二次降压体经大容积扩容降压形成低压或超低压蒸汽后喷出后再经降压体外的一只组合型多材料复合结构的阻声吸音罩再次消声降音后排向大气中。该型式工业消声降噪设备具有安全系数高、消声值大、设备外形尺寸小、重量轻及安装方便等优点。
一、产品用途及特点
本公司所生产的锅炉消声器产品是用于治理风机对环境所导致空气动力性噪声的消声装置。供各类离心式及通风机进、出风道的消声之用。
工业用风机,属连续运转之设备。国际标准化组织(ISO)对此类设备所规定的噪声标准为≤90分贝,我国的新标准与此相同,这也是工业企业连续性噪声达标的依据,但在不采用消声措施的情况下,风机进出风口向环境所射出的噪声可达110~120分贝,大大超过了达标要求。
该锅炉消声器系列产品为阻抗声流型。本厂根据对发电厂各类风机运行现场噪声源进行实际测试所取得的频特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。本产品采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构,同时在阻式通道中采用了高频及低频两种消声区,用以最大限度地增宽消声频带,以实现良好的消声效果。
本产品当用户按要求安装后,其极限噪声级将不超过85~90分贝。
二、消声器产品系列及外形尺寸

序号

型号

风机铭牌风量
(万m3/h)

公称尺寸(m)

参考重量
(kg)

电站锅炉应用举例(供订货参考)

B

H

1

GF-5

4~6

1.2

1.6

1750

N6型汽轮机、35T/H锅炉送风机进风

2

GF-7

6~7

1.2

2.4

2400

N12型汽轮机、60T/H锅炉送风机进风

3

GF-10

8~12

1.6

2.4

2950

N25型汽轮机、120T/H锅炉送风机进风

4

GF-13

11~15

2.0

2.4

3400


5

GF-18

15~20

2.4

2.4

4400

N50型汽轮机、220T/H锅炉送风机进风

6

GF-20

18~23

2.0

3.4

4650


7

GF-23

20~25

2.0

4.0

5500

N100、N125型汽轮机、
400T/H、410T/H锅炉送风机进风

8

GF-25

23~29

2.8

3.2

5850


9

GF-35

30~42

4.0

3.0

7200


10

GF-45

38~50

4.0

3.2

10500

N200型汽轮机、670T/H锅炉送风机进风

11

GF-50

45~60

4.8

4.0

13600


12

GF-60

50~70

5.2

4.0

14400

N310型汽轮机、1000T/H锅炉轴流式送风机进风

13

GF-70

60~85

5.0

4.0

18500


14

GF-90

75~100

5.5

5.5

21000


15

GF-100

90~115

5.6

6.0

23000
